Как обжимать разъемы на проводе без пайки?
W&T с радостью предоставит информацию по работе с кроссировочными инструментами.
Пользовательский кабель с 2 одинарными штырьками к 2 сгруппированным штырькам будет создан шаг за шагом. (См. Рисунок). Этот кабель не продается ни в одном магазине, поэтому давайте сделаем DIY с подходящими инструментами и компонентами.
Кабели также называют соединительными проводами. Они имеют низкую стоимость и используются для соединения оборудования, такого как датчики, платы и макеты. Разъемы доступны как мужские, так и женские с шагом 2,54 мм.
Преимущества создания собственных пользовательских кабелей:
· Дешевые
· Твердое соединение
· Пользовательская длина кабеля
· Пользовательский цвет кабеля
· Простое подключение / отключение оборудования
· Любая комбинация штыревых / женских разъемов
· Групповые штыревые / гнездовые контакты в одном разъеме с 1 до 8 контактами
Приложения:
· Подключите датчики к вашей плате
· Подключите макетную плату к вашей плате
· Соедините другие аппаратные платы вместе
· Проволока метизная в готовом изделии
· Другие
Шаг 1: Список покупок
Корпуса доступны с одним или несколькими контактами (группы от 1 до 8 контактов). Готовые кабели также доступны, но создавать собственные кабели дешевле.
Следующие компоненты необходимы для этого нестандартного кабеля «папа»:
· 2х кабель жало
· 2x кабель женщина
· 2x однополюсный корпус
· 1x двухполюсный корпус
· Два цветных провода

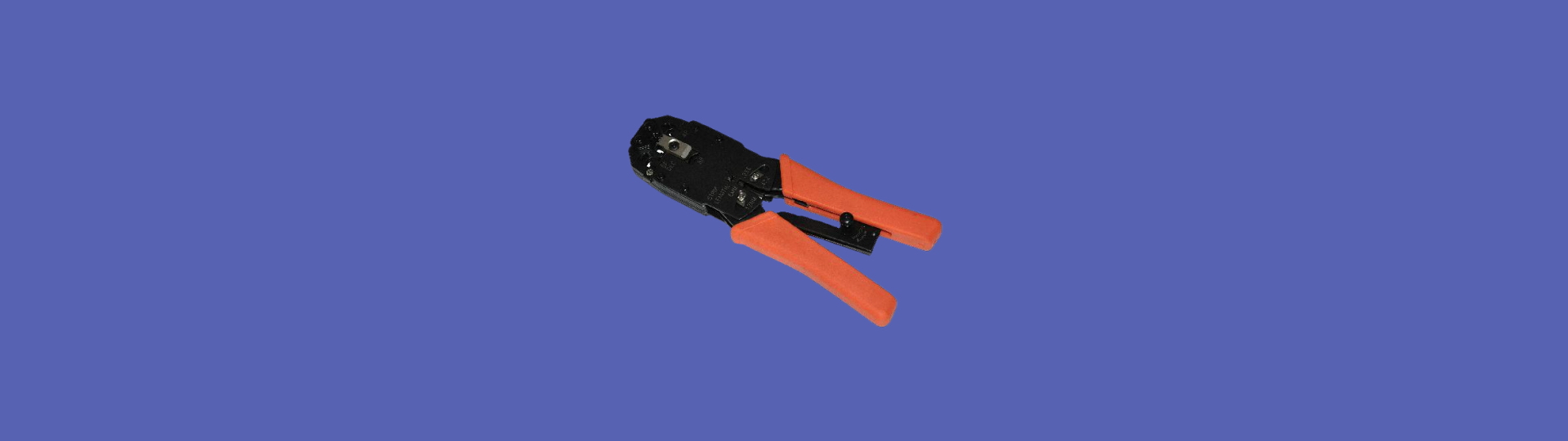

· Обжимной инструмент
W&T kit:
Этот стартовый комплект W&T содержит мужские и женские разъемы с различными корпусами:
Инструменты:
инструмент для обжима W&T:
Провода:
Вы можете использовать:
· Отдельные провода, такие как в каталоге
· Плоский кабель, например: Такой
Совет: очень важно покупать разъемы в количестве 100, 200 или даже 1000 контактов.
Шаг 2: Инструменты
Другие необходимые инструменты:
· Кусачки
· Плоскогубцы
Давайте построим кабель!
Шаг 3: Обрежьте провода
Первый шаг - разрезать провода одинаковой длины.
Совет: выберите ваши любимые цвета провода, например такие как:
· Черный для земли
· Красный для напряжения
· Синий для отрицательной силы
· Другие цвета для данных
Шаг 4: Зачистить провода
Зачистите провода с обеих сторон с помощью 4 мм копера.
Шаг 5: Вырезать мужское или женское жало
Используйте щипцы, чтобы вырезать мужской или женский заголовок из полосы.
Держите насадку на конце разъема W&T. Насадка будет использоваться для позиционирования разъема в обжимном инструменте.
Шаг 6: Поместите провод в разъем
Поместите зачищенный провод в мужской или женский разъем.
Позиция важна: смотрите на картинке.
Шаг 7: Сложить рельеф
Используйте плоскогубцы, чтобы сложить рельеф. Это необходимо для удержания провода в правильном положении, поместив штекерный / гнездовой разъем с проводом в обжимной инструмент. (Следующий шаг)
Примечание: не следует паять провод.
Шаг 8: Сожмите Connector
1. Вставьте штекер W&Tв обжимной инструмент стороной копера вниз.
2. Расположите разъем как можно дальше, пока навесное оборудование не достигнет обжимного инструмента.
3. Обожмите разъем на проводе.
4. Снимите кабель с инструмента.
Примечание: см. на фотографиях.
Шаг 9: Удалить вложение
Используйте плоскогубцы, чтобы удалить вложение на задней части разъема.
Шаг 10: Установите корпус разъема
Закрепите корпус разъема проводами копера вверх и отверстием разъема сверху.
Шаг 11: Готово!
Поздравляем! Теперь вы можете создавать свои собственные недорогие кабели, предназначенные для вашего оборудования, используя правильные инструменты и компоненты.
Не стесняйтесь оставлять комментарии с отзывами и ваши результаты работы с обжимным инструментом.
Спасибо за внимание!
